Marking and Measuring Tools in Hindi (ITI Fitter) – Names, Uses, Images & PDF

June 15, 2021April 2, 2026Updated On April 2, 2026June 15, 2021

ITI के वर्कशॉप में काम करते समय सबसे पहले जरूरत होती है — सही नाप लेने और सही निशान लगाने की | जिन औजारों से धातु पर निशान लगाया जाता है उन्हें Marking Tools कहते हैं, और जिन औजारों से माप ली जाती है उन्हें Measuring Tools कहते हैं |

Marking and Measuring Tools are the foundation of any workshop job. Before cutting, filing, or drilling, a skilled fitter must first measure accurately and mark exact positions.

This post covers all major tools as per the NCVT ITI Fitter syllabus — with Hindi explanations, types, uses, and least count data.📥 Free PDF डाउनलोड करें

Marking and Measuring Tools ( चिन्हक और मापन औजार )

ITI Fitter ट्रेड के छात्रों के लिए वर्कशॉप प्रैक्टिकल और थ्योरी एग्जाम में Marking & Measuring Tools (मार्किंग और मापन औजार) सबसे महत्वपूर्ण टॉपिक है। इस पेज पर आपको मिलेगा:

• ✅ सभी टूल्स के हिंदी नाम + अंग्रेजी नाम
• ✅ उच्च-गुणवत्ता वाले चित्र और लेबल्ड डायग्राम
• ✅ प्रत्येक टूल का उपयोग, प्रकार और सावधानियां
• ✅ NIMI पैटर्न के एग्जाम प्रश्न और उत्तर
• ✅ फ्री प्रिंटेबल पीडीएफ डाउनलोड

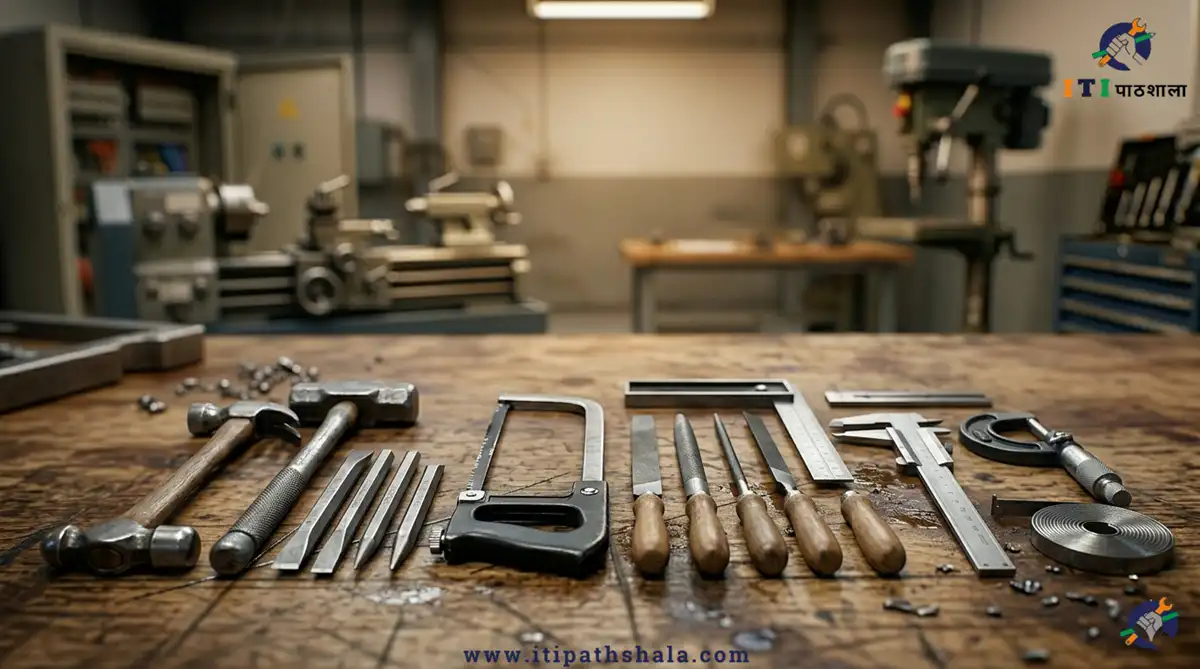

यह image ITI workshop में उपयोग होने वाले सभी मुख्य tools को दिखाती है जैसे hammer, hacksaw, file आदि।

ITI workshop tools list with names and uses in Hindi and English.

📥 Free PDF Download करें

PDF download करने के लिए Telegram, WhatsApp या Facebook page join करें

Telegram Join WhatsApp Join Facebook Like

🔒 पहले Join करें

---

Table of Contents

Workshop में उपयोग होने वाले Marking and Measuring Tools

Marking and Measuring Tools वे औजार होते हैं जिनकी सहायता से Jobs या कार्यखंड पर निशान लगाया जाता है और नापा जाता है | जिन औजारों से निशान लगते हैं उन्हें Marking Tools कहते हैं तथा जिन औजारों से नापने का कार्य करते हैं उन्हें Measuring Tool कहते हैं |

ITI Fitter Workshop Tools – Complete List with Hindi Names

Tool Name	Hindi Name	Type	Use
Steel Rule	स्टील रूल	Measuring	Length / dimension measurement
Vernier Caliper	वर्नियर कैलिपर	Measuring	सटीक माप के लिए
Micrometer	माइक्रोमीटर	Measuring	बहुत छोटी माप के लिए
Scriber	खरोचनी / स्क्राइबर	Marking	Drawing lines on metal surface
Divider	विभाजक	Marking	Drawing circles / arcs on metal
Outside Caliper	बाहरी कैलीपर	Measuring	Measuring outer diameter
Inside Caliper	आन्तरिक कैलीपर	Measuring	Measuring inner diameter
Jenny Caliper	जैनी / औड लेग कैलीपर	Marking	Parallel lines; finding center of round job
Centre Punch	केंद्र पंच	Marking	Permanent mark at 90° for drilling
Prick Punch	प्रिक पंच	Marking	Light marking at 30°/60°

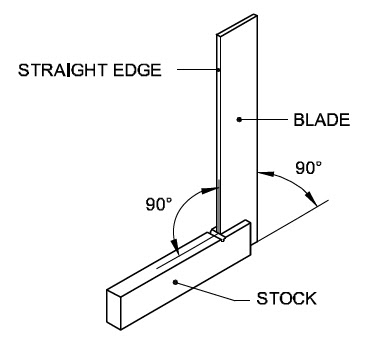

Try Square	गुनिया	Marking	Checking 90° squareness
Hammer	हथौड़ी	Cutting	Striking — used with chisel & punch
Chisel	छेनी	Cutting	Chipping / cutting metal

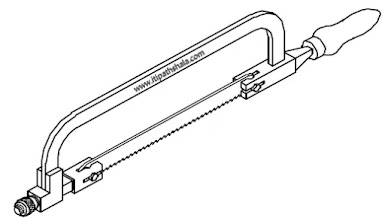

Hand Hacksaw	हैण्ड हेक्सा	Cutting	Cutting metal sections

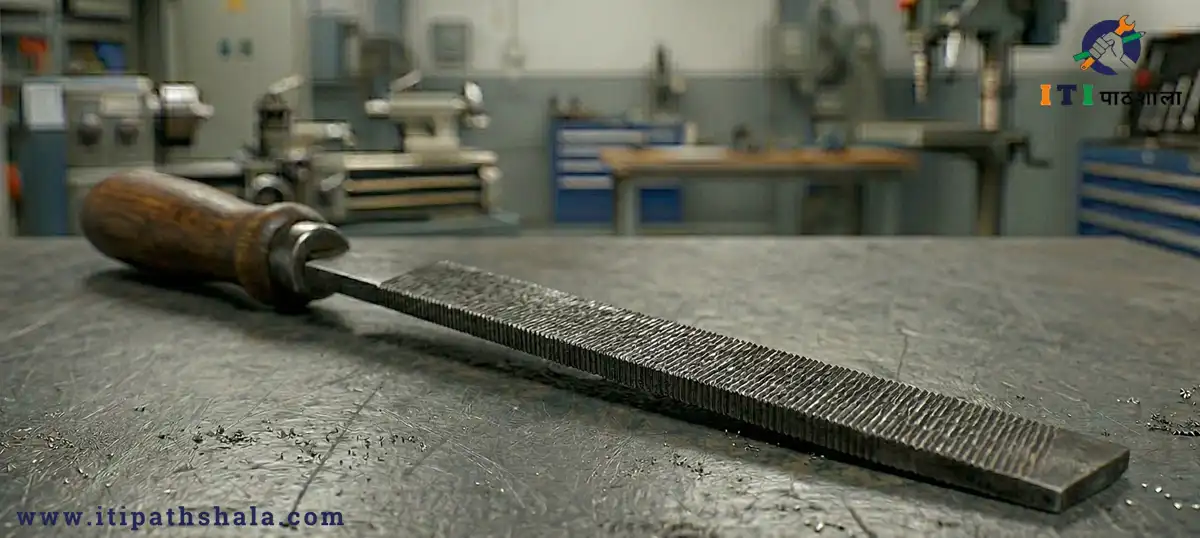

File	रेती	Cutting	Removing excess metal (finishing)

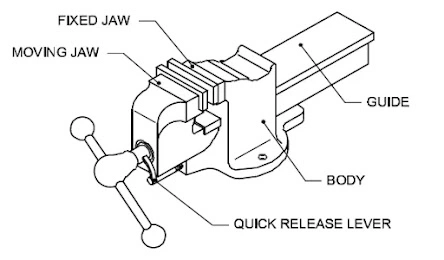

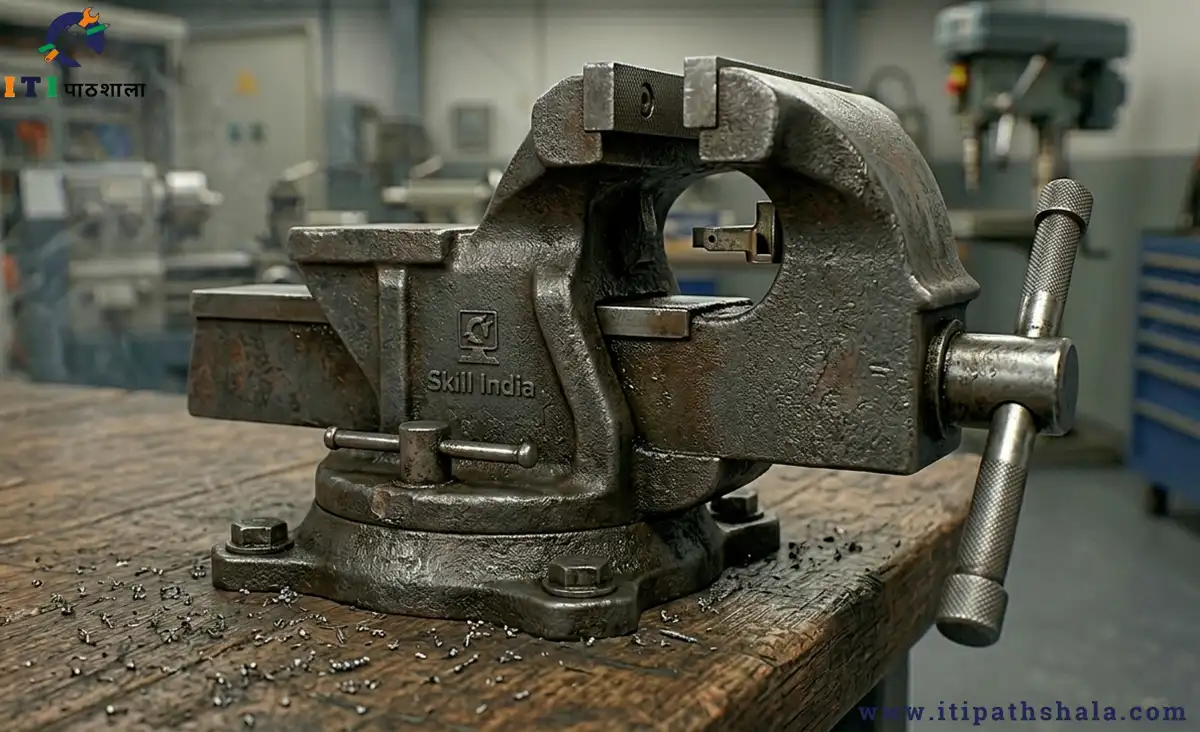

Vice	वाइस	Holding	जॉब पकड़ने का औजार

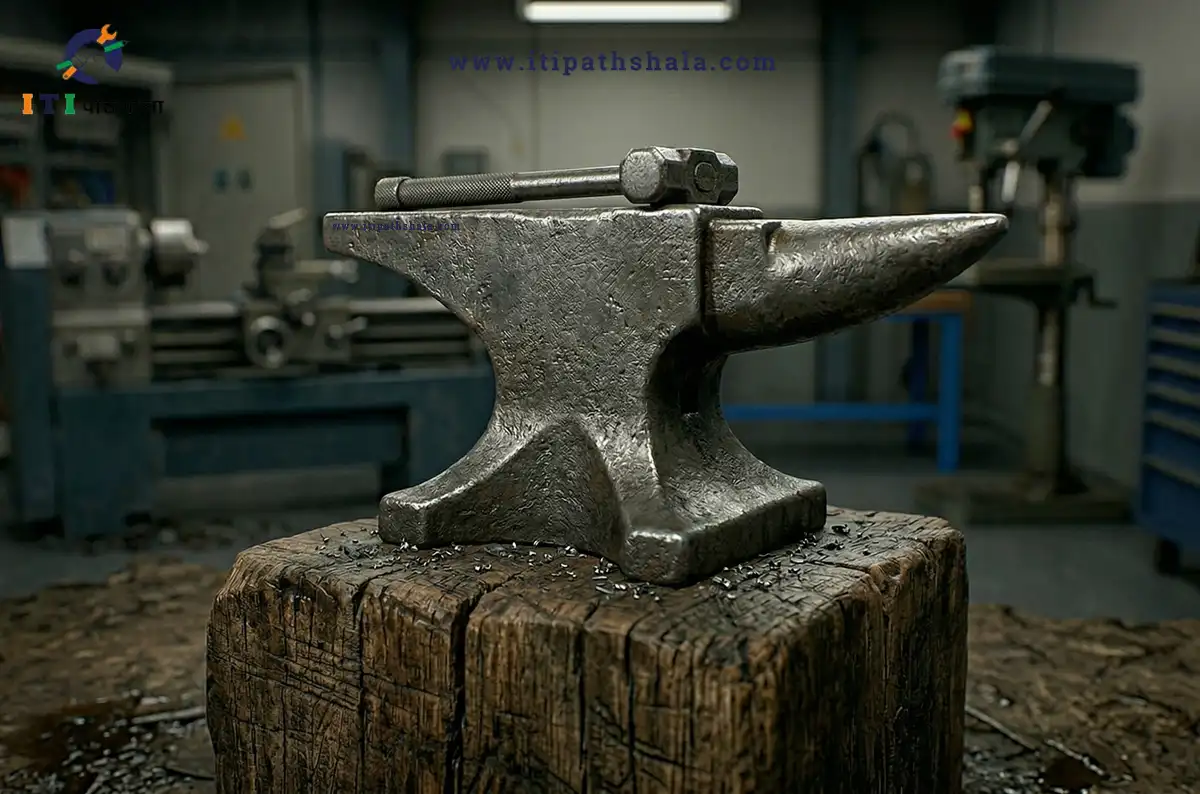

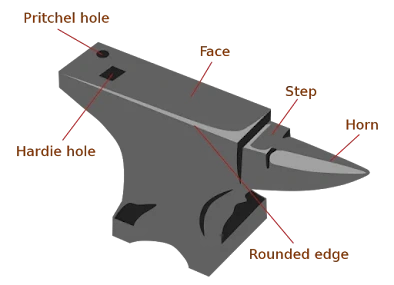

Anvil	निहाई	Holding	धातु को आकार देने का आधार

---

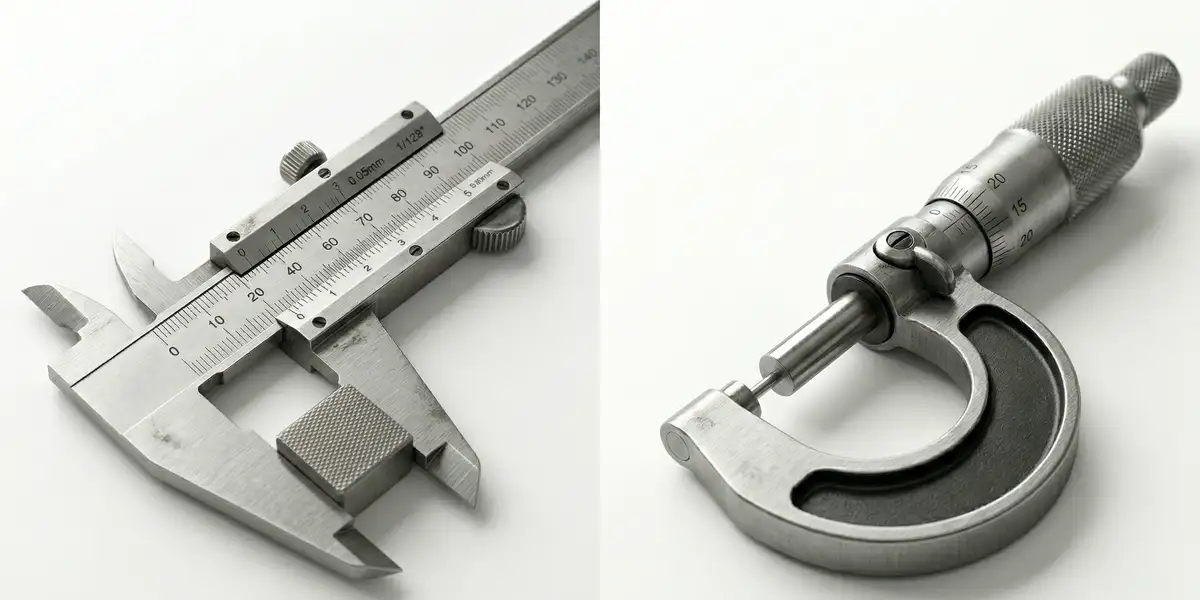

Marking Tools vs Measuring Tools — क्या फर्क है?

बहुत से students इन दोनों को एक ही समझ लेते हैं | नीचे दी गई table से यह अंतर स्पष्ट हो जाएगा:

Property / विशेषता	Marking Tools (चिन्हक औजार)	Measuring Tools (मापन औजार)
काम (Function)	धातु पर निशान / रेखाएं लगाना	धातु की लम्बाई, व्यास, कोण मापना
Examples	Scriber, Divider, Punch, Jenny Caliper	Steel Rule, Caliper, Try Square, Micrometer
Instrument Type	Direct layout tools	Direct / Indirect measuring instruments
Accuracy Needed	Layout accuracy (moderate)	High precision — Least Count important
Used With	Steel Rule, Try Square (as reference)	Used independently for measurement

---

मापन औजार (Measuring Tools) – नाम, उपयोग और प्रकार

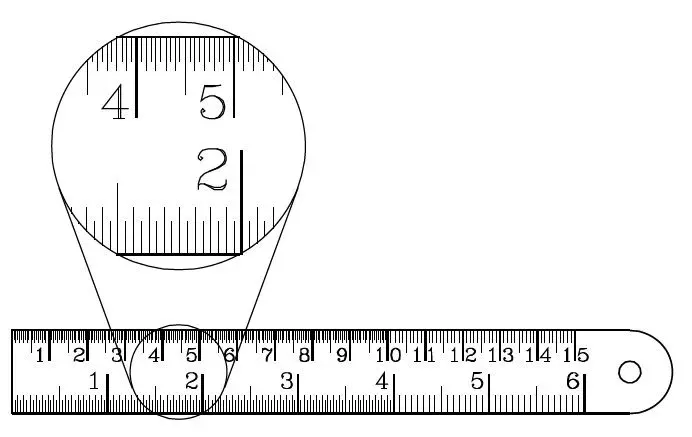

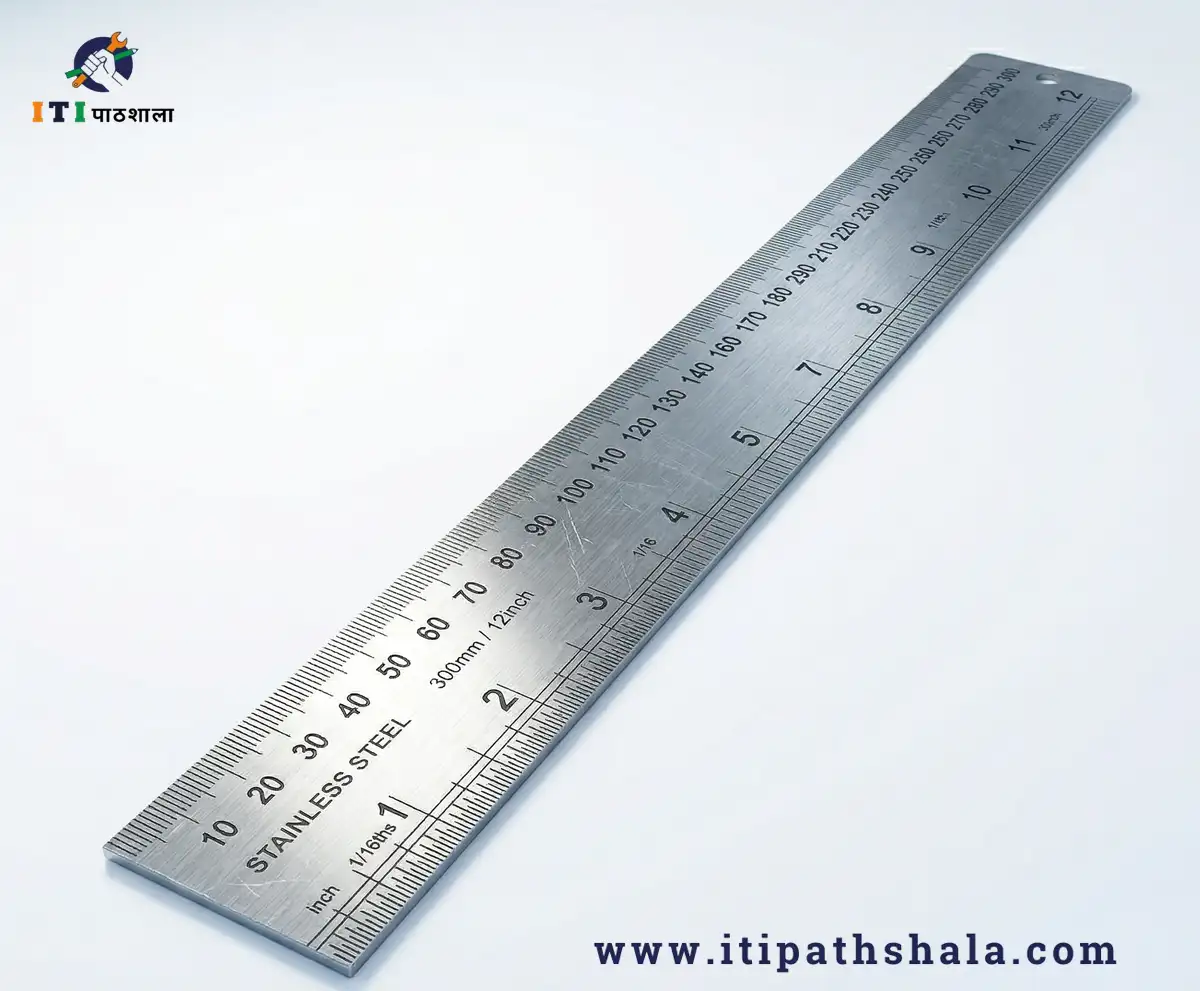

Steel Rule ( स्टील रूल )– लंबाई मापने का औजार

स्टील रूल (Steel Rule) एक प्रत्यक्ष मापी यंत्र है जिसका उपयोग किसी कार्यखंड की लम्बाई, चौड़ाई और मोटाई मापने के लिए किया जाता है | यह वर्कशॉप में सबसे अधिक उपयोग होने वाला Measuring Tool है |

A Steel Rule is a direct measuring instrument made of spring steel or stainless steel, graduated in both metric (mm) and imperial (inch) units. It is the most commonly used measuring tool in an ITI workshop.

इसपर इंच तथा सेंटीमीटर के निशान बने होते हैं | स्टील रूल स्प्रिंग स्टील या स्टेनलेस स्टील का बना होता है ( Steel rules are made of spring steel or stainless steel) | ये 150, 300, 600 तथा 1000 mm की लम्बाई में उपलब्ध होते हैं | स्टील रूल के माप की सूक्ष्मता ( Accuracy) 0.5 mm और 1/64 इंच  होता है | इसे इंजीनियरिंग रूल भी कहते है |

Material	Spring Steel or Stainless Steel
Available Sizes	150 mm, 300 mm, 600 mm, 1000 mm
Accuracy (Metric)	0.5 mm ★ Exam
Accuracy (Imperial)	1/64 inch ★ Exam
Other Names	Engineering Rule, Flat Rule
Graduation	One side: mm | Other side: inches

स्टील रूल के प्रकार ( Types of Steel Rule)

1. Standard Steel Rule (Engineer Steel Rule) — सबसे अधिक उपयोग होने वाला
2. Narrow Steel Rule — संकरी जगहों पर माप के लिए
3. Short Steel Rule — छोटे आयामों के लिए
4. Flexible Steel Rule — curved surfaces मापने के लिए

Exam Tip: Steel Rule की Least Count = 0.5 mm (Metric) और 1/64 inch (Imperial) — यह प्रश्न NCVT exam में अक्सर आता है |

---

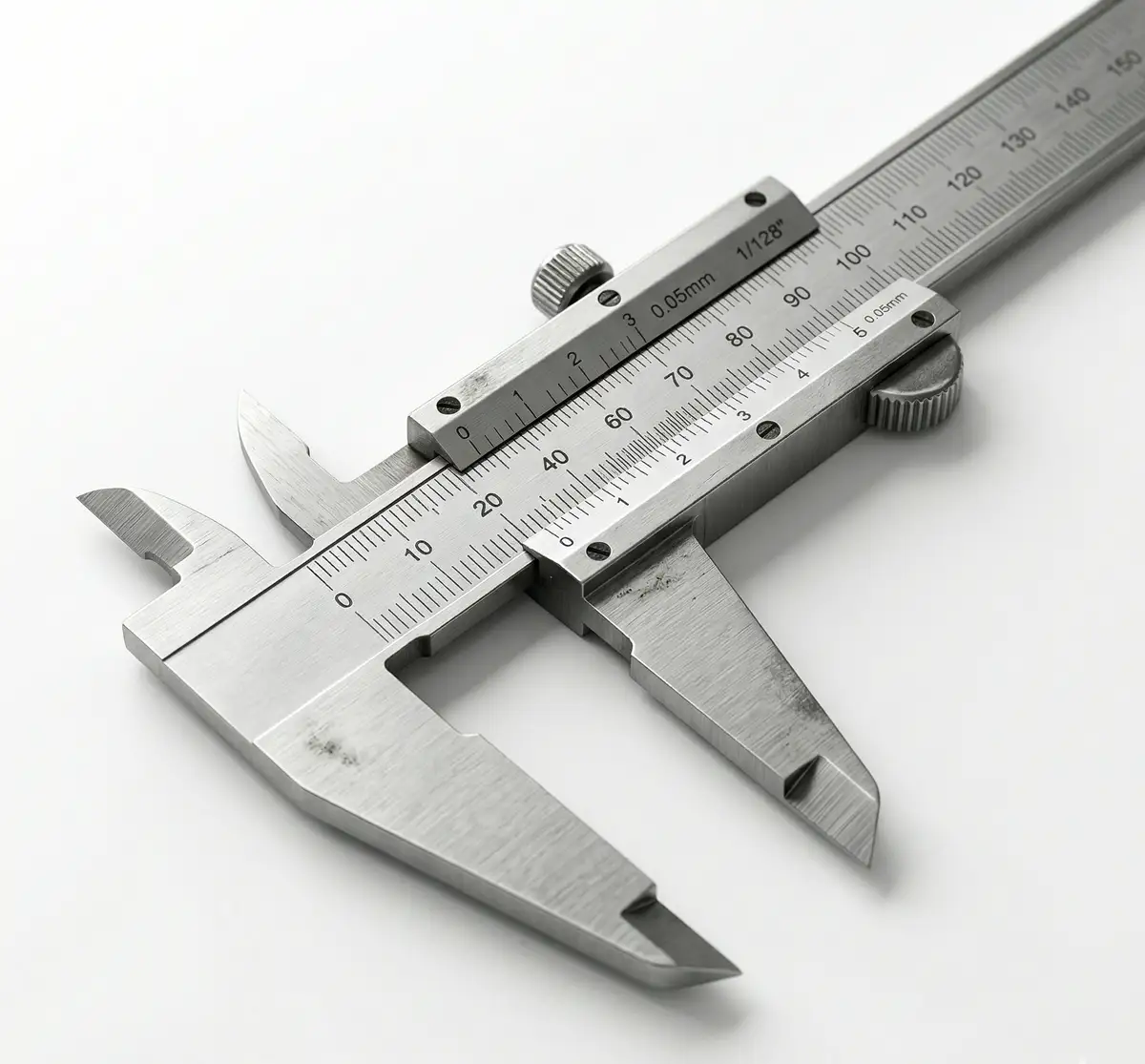

वर्नियर कैलीपर (VERNIER CALIPER) – सटीक माप का यंत्र

वर्नियर कैलीपर एक परिशुद्ध मापक यंत्र (Precision Measuring Instrument) है जिसका उपयोग किसी जॉब की बाहरी लंबाई, आंतरिक व्यास, गहराई और स्टेप माप लेने के लिए किया जाता है।

यह स्टील रूल से अधिक सटीक माप देता है। वर्नियर कैलीपर की परिशुद्धता (Least Count) 0.02 mm होती है।

इसका आविष्कार फ्रांसीसी गणितज्ञ Pierre Vernier ने किया था, इसीलिए इसे वर्नियर कैलीपर कहते हैं।

वर्नियर कैलीपर के मुख्य भाग (Parts of Vernier Caliper)

1. मुख्य स्केल (Main Scale) — मिलीमीटर में माप दर्शाता है
2. वर्नियर स्केल (Vernier Scale) — दशमलव माप (0.02 mm तक) देता है
3. बाहरी जबड़े (Outside Jaws) — बाहरी व्यास और लंबाई मापने के लिए
4. आंतरिक जबड़े (Inside Jaws) — आंतरिक व्यास मापने के लिए
5. डेप्थ रॉड (Depth Rod) — गहराई मापने के लिए
6. लॉकिंग स्क्रू (Locking Screw) — माप को लॉक करने के लिए

वर्नियर कैलीपर के प्रकार (Types of Vernier Caliper)

1. Flat Edge Vernier Caliper — सामान्य माप के लिए
2. Knife Edge Vernier Caliper — पतले खांचों की माप के लिए
3. Gear Tooth Vernier Caliper — गियर के दांतों की माप के लिए
4. Digital Vernier Caliper — डिजिटल डिस्प्ले वाला, सबसे आसान पढ़ने के लिए

वर्नियर कैलीपर का Least Count कैसे निकालें?

Least Count = 1 MSD − 1 VSD
सामान्य 50-Division वर्नियर कैलीपर में: Least Count = 1 mm − 0.98 mm = 0.02 mm

वर्नियर कैलीपर की सावधानियां (Precautions)

• माप लेने के बाद उसे साफ कपड़े से पोंछकर रखें
• जॉब पर जबड़े जोर से मत दबाएं — हल्के स्पर्श से माप लें
• उपयोग के बाद लॉकिंग स्क्रू ढीला करके रखें
• जमीन पर न गिराएं — इससे accuracy खराब होती है

---

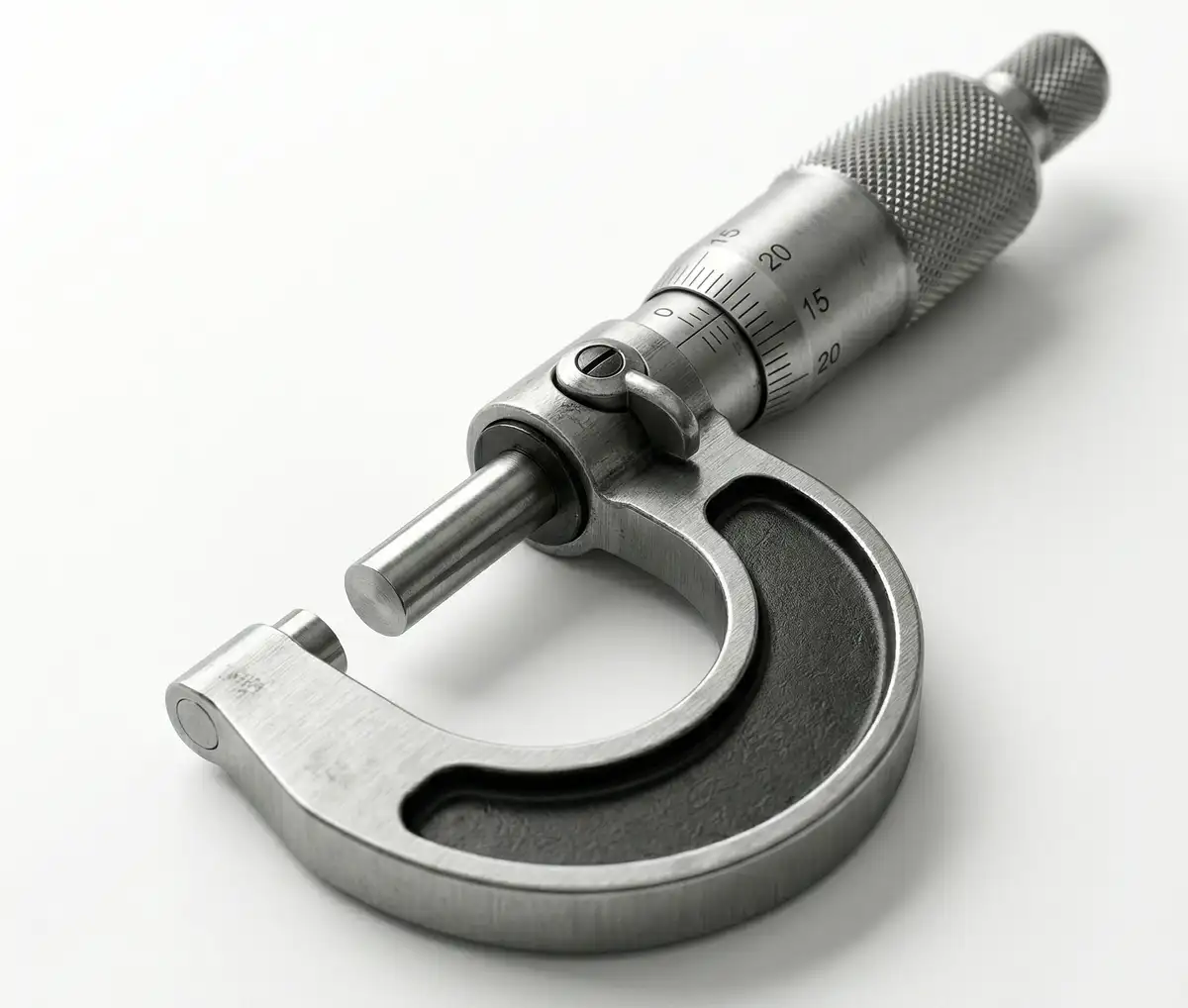

माइक्रोमीटर (MICROMETER)– 0.01mm तक सटीक माप

माइक्रोमीटर एक अत्यंत सूक्ष्म मापक यंत्र (High Precision Measuring Instrument) है जिसकी परिशुद्धता 0.01 mm तक होती है — यह वर्नियर कैलीपर से भी अधिक सटीक है।

इसे स्क्रू गेज (Screw Gauge) भी कहते हैं क्योंकि यह स्क्रू के सिद्धांत पर काम करता है।

जब स्पिंडल एक पूरा चक्कर (360°) घूमता है तो यह 0.5 mm आगे बढ़ता है। थिम्बल पर 50 भाग होते हैं, इसलिए एक भाग = 0.01 mm।

माइक्रोमीटर के मुख्य भाग (Parts of Micrometer)

1. फ्रेम (Frame) — U-आकार का, पूरे यंत्र को पकड़े रखता है
2. एन्विल (Anvil) — स्थिर सिरा, जॉब यहां टिकता है
3. स्पिंडल (Spindle) — घूमने वाला सिरा जो जॉब को दबाता है
4. स्लीव / बैरल (Sleeve/Barrel) — मुख्य स्केल यहां होता है
5. थिम्बल (Thimble) — घूमने वाला भाग जिस पर 50 भाग होते हैं
6. रैचेट स्टॉप (Ratchet Stop) — नियत दबाव के बाद खुद रुक जाता है, accuracy बनाए रखता है
7. लॉकिंग लीवर (Locking Lever) — माप को लॉक करता है

माइक्रोमीटर के प्रकार (Types of Micrometer)

1. Outside Micrometer (बाहरी माइक्रोमीटर) — सबसे अधिक उपयोग, बाहरी माप के लिए
2. Inside Micrometer (आंतरिक माइक्रोमीटर) — छिद्र और खांचे की आंतरिक माप के लिए
3. Depth Micrometer (डेप्थ माइक्रोमीटर) — गहराई मापने के लिए
4. Digital Micrometer — डिजिटल रीडिंग के लिए

माइक्रोमीटर का Least Count कैसे निकालें?

Least Count = Pitch ÷ थिम्बल के कुल भाग = 0.5 mm ÷ 50 = 0.01 mm

माइक्रोमीटर की सावधानियां (Precautions)

• माप लेने से पहले Zero Error की जांच करें — यदि zero error हो तो उसे माप में जोड़ें या घटाएं
• रैचेट स्टॉप का उपयोग करें — सीधे थिम्बल से दबाने पर गलत माप आएगी
• उपयोग के बाद एन्विल और स्पिंडल के बीच थोड़ी दूरी छोड़ें — तापमान बदलने पर expansion से बचाव होगा
• माइक्रोमीटर को कभी रेती (File) या चिपके जॉब पर न रगड़ें

---

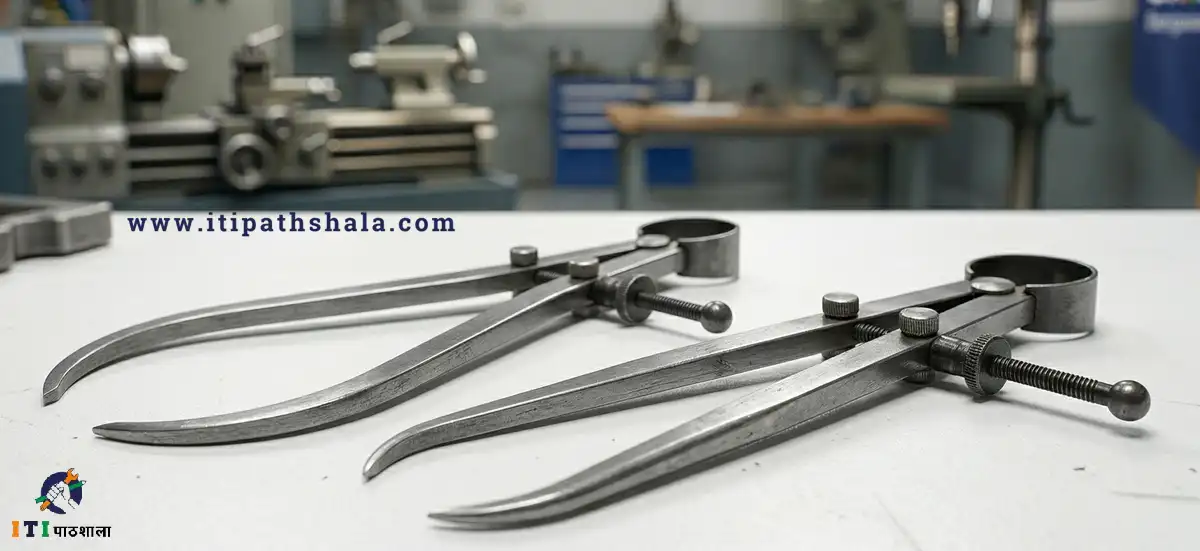

CALIPERS ( कैलीपर )– अप्रत्यक्ष मापक यंत्र

कैलीपर एक अप्रत्यक्ष मापक यन्त्र (Indirect Measuring Instrument) है | इसका उपयोग ऐसे स्थानों पर माप लेने के लिए किया जाता है जहाँ Steel Rule से सीधे माप नहीं ली जा सकती — जैसे बाहरी व्यास या अंदरूनी व्यास |

A Caliper is an indirect measuring instrument — it cannot display a reading directly. The dimension is set on the caliper legs, then measured against a Steel Rule. Essential for measuring curved, cylindrical, or inaccessible surfaces.

अर्थात कैलीपर ऐसे जगहों पर माप लेने हेतु प्रयोग किया जाता है जहाँ पर स्टील रूल के द्वारा प्रत्यक्ष रूप से माप नही लिया जा सकता है | ऐसे जगहों पर कैलीपर से दूरी सेट कर लेते हैं और यही कैलीपर की दूरी स्केल पर रख कर माप लेते हैं |

कैलीपर के प्रकार ( Types of Caliper )

कैलीपर का वर्गीकरण दो प्रकार ज्वाइन्ट तथा लेग के आधार पर किया जाता है |

ज्वाइन्ट के आधार पर कैलीपर के प्रकार –

1. मजबूत ज्वाइन्ट कैलीपर ( Firm Joint Caliper ) — माप set होने पर अपने-आप नहीं हिलता
2. स्प्रिंग ज्वाइन्ट कैलीपर ( Spring Joint Caliper ) — Adjusting nut से माप fine-tune होती है

लेग के आधार पर कैलीपर के प्रकार –

1. आउटसाइड कैलीपर ( Outside Caliper ) — बाहरी व्यास मापना — legs curve outward
2. इनसाइड कैलीपर ( Inside Caliper ) — अंदरूनी व्यास मापना — legs curve inward

Exam Tip: Caliper को Indirect Measuring Instrument कहते हैं क्योंकि यह खुद माप नहीं बताता — माप Steel Rule से लेनी होती है |

---

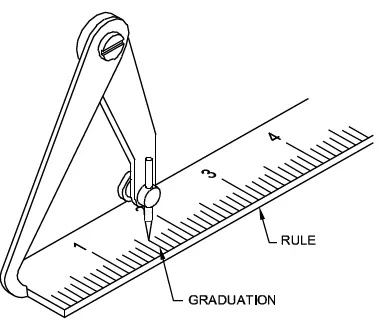

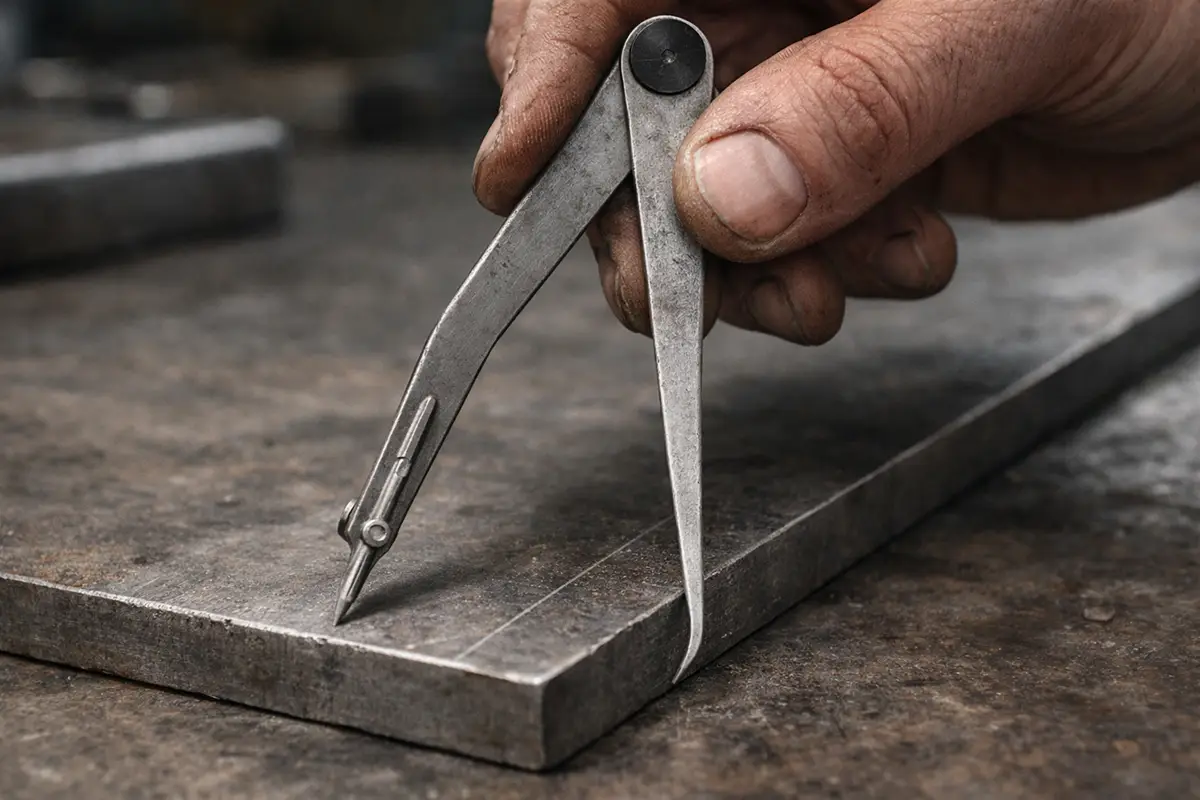

जैनी कैलीपर ( JENNY CALIPERS )– Hermaphrodite Caliper

जैनी कैलीपर (Jenny Caliper) एक विशेष Marking Tool है | इसका एक पैर नुकीला (Divider की तरह) होता है और दूसरा पैर अंदर की ओर मुड़ा (Caliper की तरह) होता है | यही इसे बाकी tools से अलग बनाता है |

A Jenny Caliper (also called Odd Leg Caliper or Hermaphrodite Caliper) has one caliper leg and one divider leg — this unique combination makes it ideal for scribing lines parallel to an edge and locating the centre of round bars.

Available Sizes	150 mm, 200 mm, 250 mm, 300 mm
Main Use 1	Drawing lines parallel to an edge / किनारे के समानांतर रेखा
Main Use 2	Finding centre of round bar / गोल छड़ का केंद्र ज्ञात करना

★ जैनी कैलीपर के अन्य नाम (Other Names) — NCVT Exam में अक्सर पूछे जाते हैं:

1. Hermaphrodite Caliper (हर्माफ्रोडाइट कैलीपर)
2. Odd Leg Caliper (औड लेग कैलीपर)
3. Leg and Point Caliper (लेग एंड प्वाइंट कैलीपर)

Exam Tip:
“Jenny caliper ka dusra naam kya hai?” — Answer: Hermaphrodite Caliper / Odd Leg Caliper | NCVT Exam में बहुत बार पूछा जाता है |

🎯 इन Tools पर Online Test दें — अभी!

Marking, Measuring, Cutting और Holding Tools से NCVT Exam में प्रश्न आते हैं — अभी अभ्यास करें।

Online Mock Test →

---

मार्किंग औजार (Marking Tools) – नाम, उपयोग और प्रकार

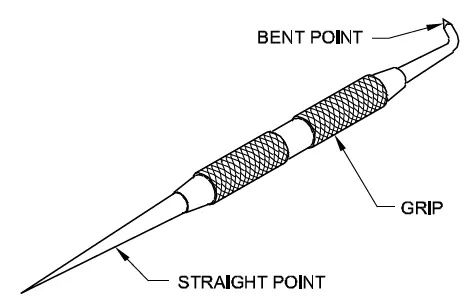

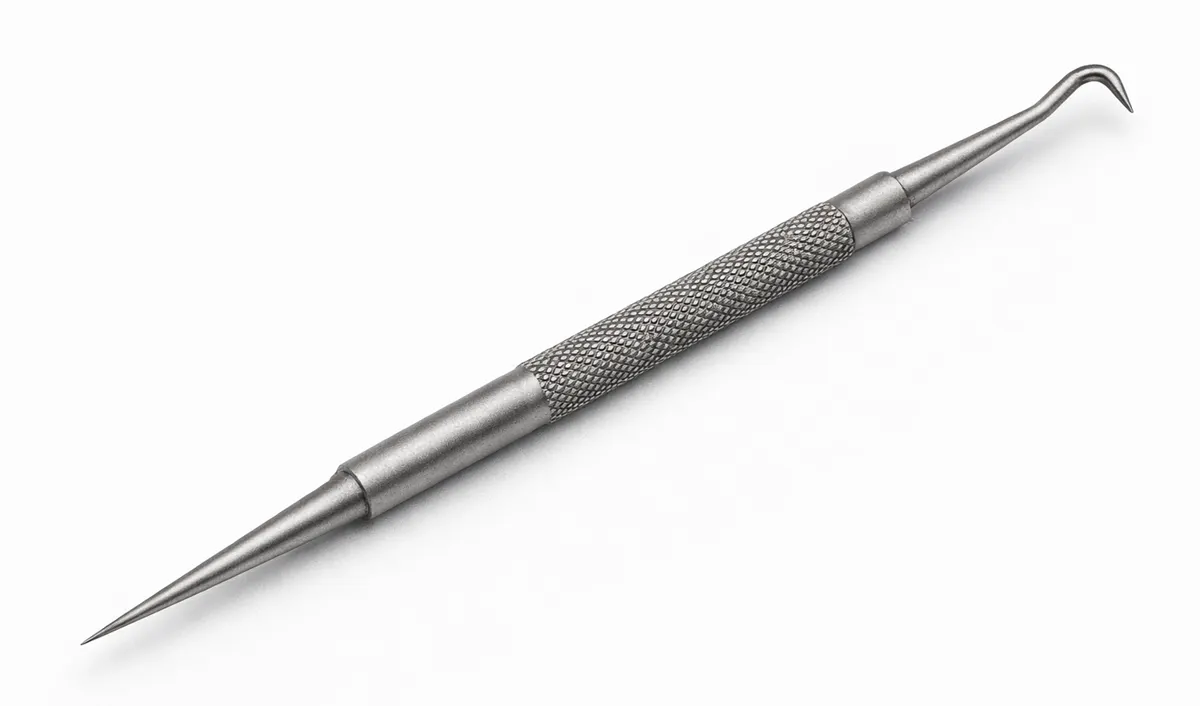

SCRIBER ( खरोचनी )– धातु पर निशान लगाने का औजार

Scriber (खरोचनी) एक Marking Tool है जिसका उपयोग धातु की सतह पर पतली और स्पष्ट रेखाएं खींचने के लिए किया जाता है | यह Layout कार्य में सबसे पहले उपयोग होने वाला औजार है |

A Scriber is a hardened, pointed tool used to draw thin, accurate lines on a metal workpiece before machining. It works like a pencil on metal — scratching a fine visible line on the surface. The pointed end is hardened for durability.

Material	High Carbon Steel (Hardened & Tempered)
Point Angle	12° to 15°
Used With	Try Square, Steel Rule, Surface Gauge
Body Finish	Knurled — for firm grip
Other Name	Marking Needle

खरोचनी के प्रकार ( Types of Scriber)

यह मुख्यत: दो प्रकार के होते हैं –

1. Straight Scriber ( सीधी खरोचक ) — flat surfaces पर सीधी lines के लिए
2. Bent Scriber ( मुड़ी हुई खरोचक )— ऐसी surfaces पर जहाँ straight scriber पहुँच न सके

Exam Tip: Scriber का दूसरा नाम “Marking Needle” है | यह Hardened High Carbon Steel का बना होता है | Point angle: 12°–15°

---

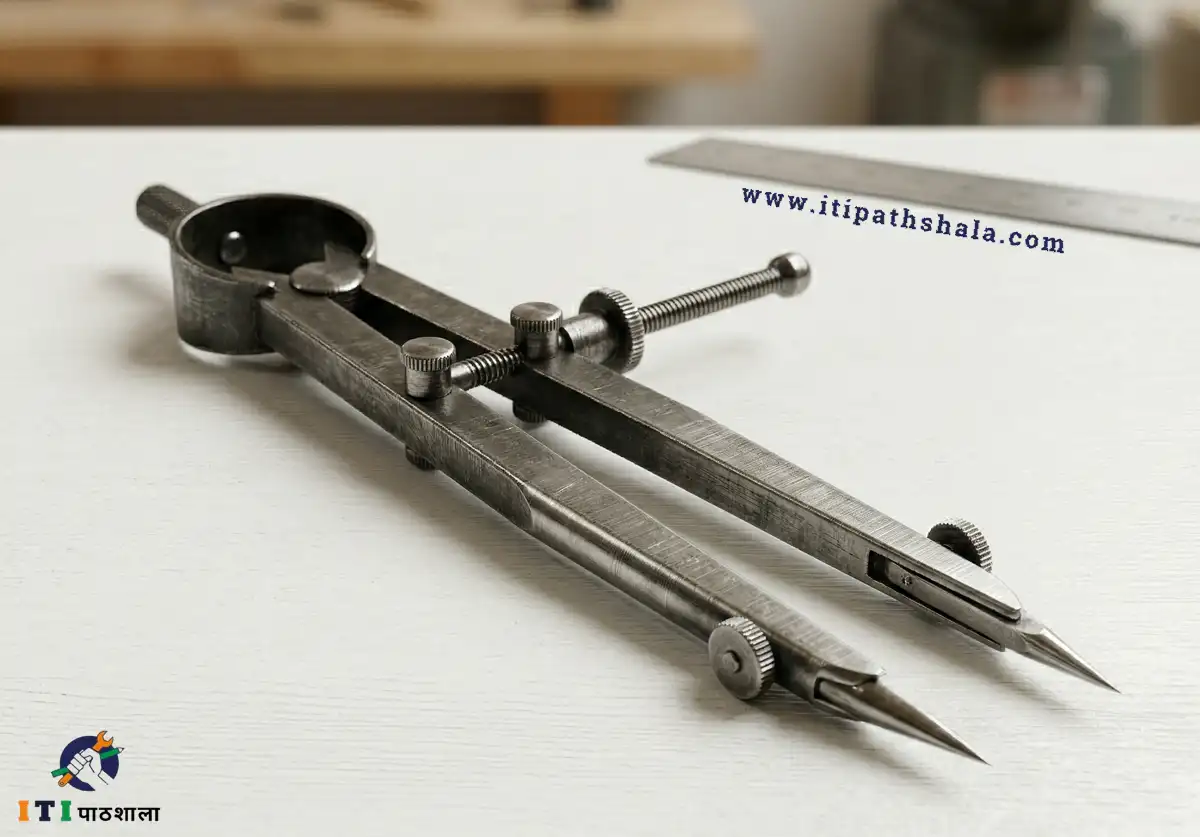

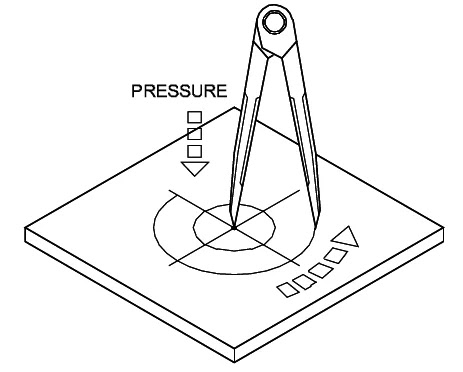

DIVIDER ( विभाजक ) – वृत्त और चाप खींचने का औजार

Divider (विभाजक) एक Marking Tool है जिसका उपयोग धातु पर वृत्त (Circle) और चाप (Arc) खींचने, दूरियों को विभाजित करने और माप को एक जगह से दूसरी जगह transfer करने के लिए किया जाता है |

A Divider is a V-shaped marking tool with two hardened pointed legs. Both legs are identical — pointed at the tip. It is always used together with a Steel Rule: first set the measurement on the Steel Rule, then use the divider to scribe circles or arcs.

विभाजक का आकार 50 mm से लेकर 200 mm तक होता है | इसकी नोंक और जोड़ की पिन के केंद्र की बीच दूरी से विभाजक का आकार बताया जाता है |

Available Sizes	50 mm to 200 mm
Material	High Carbon Steel (Tips Hardened)
Size Measurement	Distance from joint pin centre to tip

विभाजक के प्रकार ( Types of Divider )

1. Firm Joint Divider ( स्थिर जोड़ विभाजक ) — सेट करने के बाद माप स्थिर रहती है
2. Spring Joint Divider ( स्प्रिंग जोड़ विभाजक ) — Adjusting screw से माप fine-tune होती है

Exam Tip: Divider हमेशा Steel Rule के साथ उपयोग होता है | पहले Steel Rule पर माप set करते हैं, फिर Divider से वृत्त या चाप खींचते हैं |

---

Marking Punch (चिन्हन पंच) – स्थाई निशान लगाने का औजार

Punch (पंच) एक Marking Tool है जिसका उपयोग Layout के बाद किसी निश्चित बिंदु पर स्थाई (Permanent) चिन्ह लगाने के लिए किया जाता है | यह High Carbon Steel का बना होता है |

A Marking Punch is used to make permanent impressions on a metal surface — marking drill hole centres or reference points that must survive subsequent machining operations. Struck with a hammer.

Types of Marking Punch (चिन्हन पंच के प्रकार)

1. CENTER PUNCH ( केंद्र पंच )
2. PRICK PUNCH ( प्रिक पंच )

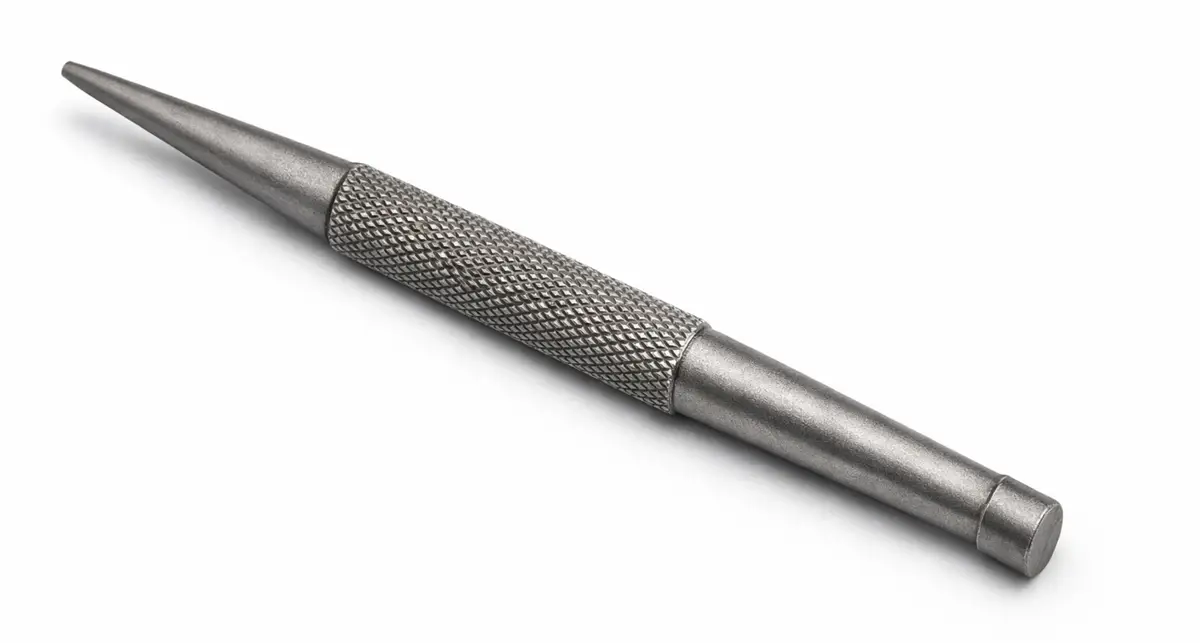

CENTER PUNCH ( केंद्र पंच ) :

सेंटर पंच के नोक का कोण 90° होता है | इसके द्वारा बनाया हुआ चिन्ह चौड़ा और अधिक गहरा नहीं होता है | इसका प्रयोग छिद्र की स्थिति स्पष्ट करने के लिए किया जाता है | चौड़ा पंच चिन्ह पर ड्रिल को शुरू करने के लिए ठीक ढंग से बैठाने में सहायक होता है |

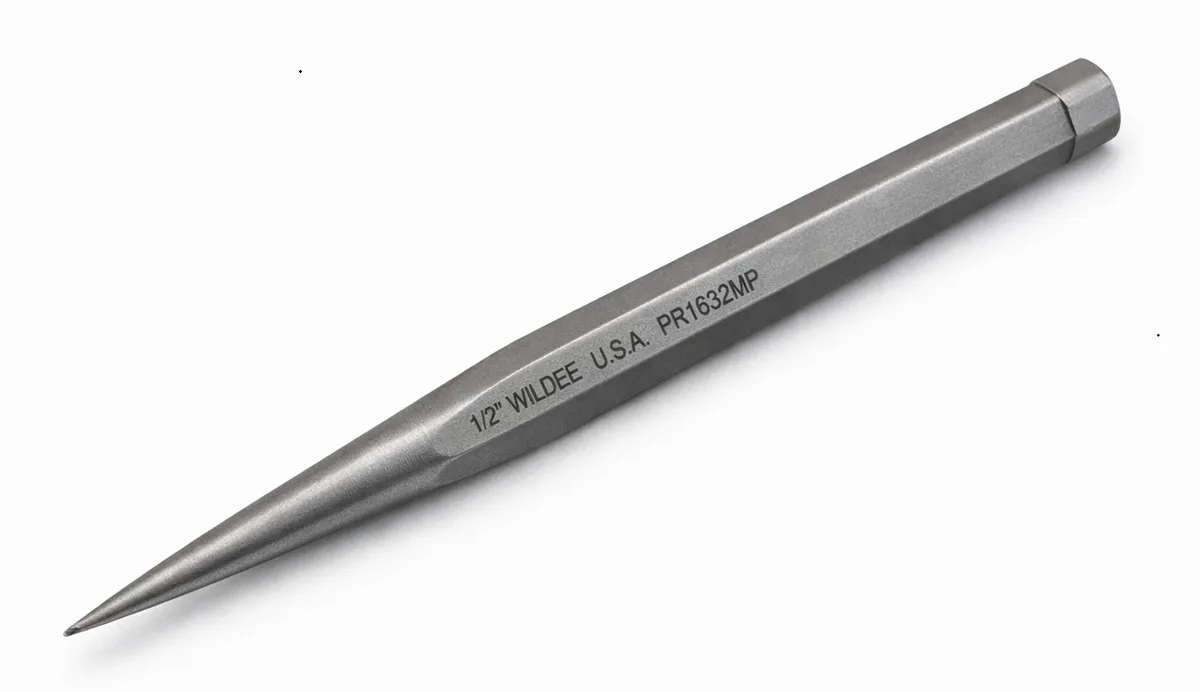

PRICK PUNCH ( प्रिक पंच )

प्रिक पंच के नोक का कोण 30° अथवा 60° होता है |

30° वाले प्रिक पंच का प्रयोग विभाजक (DIVIDER) को ठीक स्थिति में करने के लिए हल्के पंच चिन्हन हेतु होता है | पंच चिन्ह में डिवाइडर की नोकदार पैर ठीक से बैठ जाती है |

60° वाले प्रिक पंच का प्रयोग विटनेस चिन्हों को स्पष्ट करने के लिए किया जाता है |

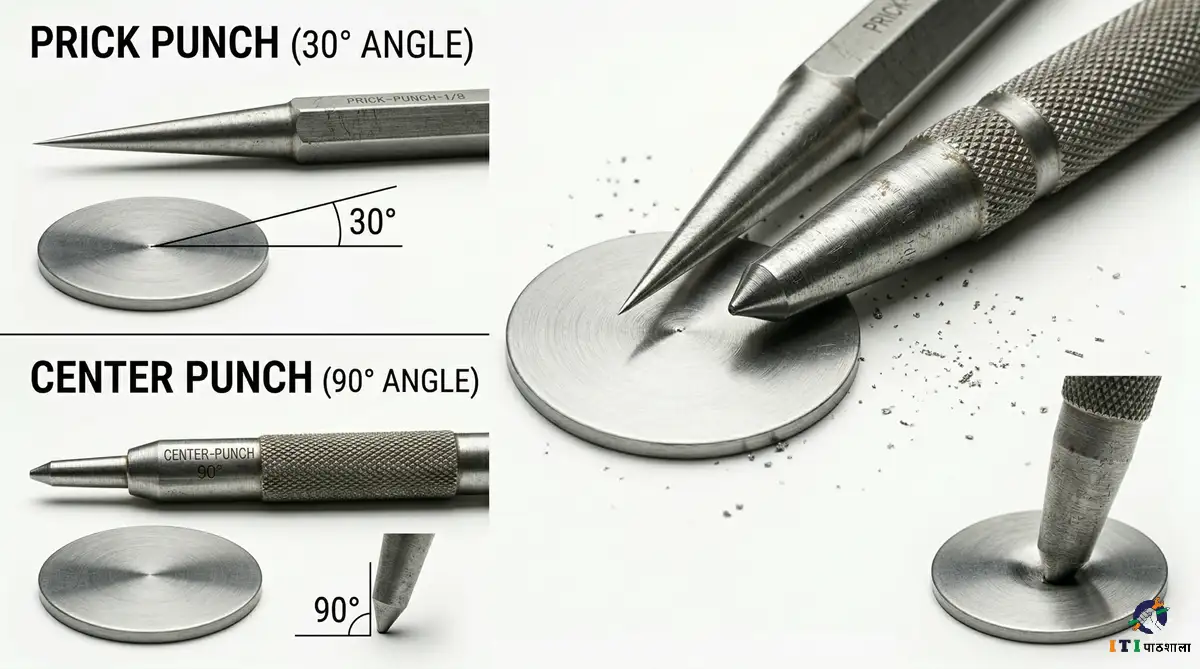

Property	Centre Punch (केंद्र पंच)	Prick Punch (प्रिक पंच)
Point Angle	90°	30° or 60°
Mark Size	Wide & shallow (for drill guidance)	Small & sharp (for layout precision)
Main Use	Drilling से पहले hole position mark करना	Divider को set करना, layout lines को permanent करना
Blow Strength	Heavier hammer blow	Lighter hammer blow

Exam Tip:
Centre Punch angle = 90° | Prick Punch angle = 30° या 60° — यह अंतर NCVT exam में अक्सर पूछा जाता है |

Cutting and Holding Tools (कटाई और पकड़ने के औजार)

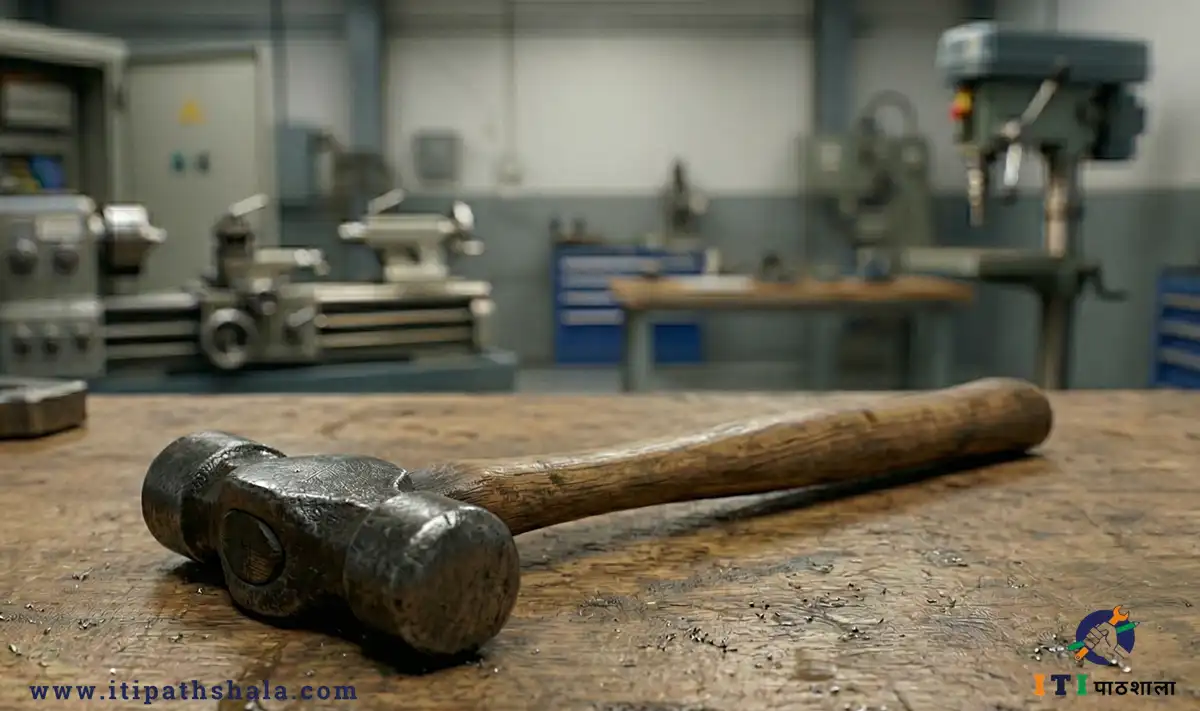

HAMMERS (हथौड़ी) – प्रहार करने का हस्त औजार

हथौड़ी (Hammer) एक प्रकार का हस्त औजार (Hand Tool) होता है जिसका प्रयोग विभिन्न कार्यों में प्रहार (Striking) करने हेतु किया जाता है |

हथौड़ी के मुख्य भाग शीर्ष (Head) तथा हत्था (Handle) होते हैं | इसका हेड ड्राप फोर्जिंग कार्बन इस्पात से बनाया जाता है तथा हैंडल को मुख्यतः ऐसे लकड़ी से बनाया जाता है जो कम्पन को बर्दास्त कर सके |

A Hammer is a hand tool used for striking operations — hitting chisels, centre punches, driving pins, and shaping metal. The head is made of drop-forged carbon steel. The handle is made of hardwood (hickory or ash) to absorb shock and vibration.

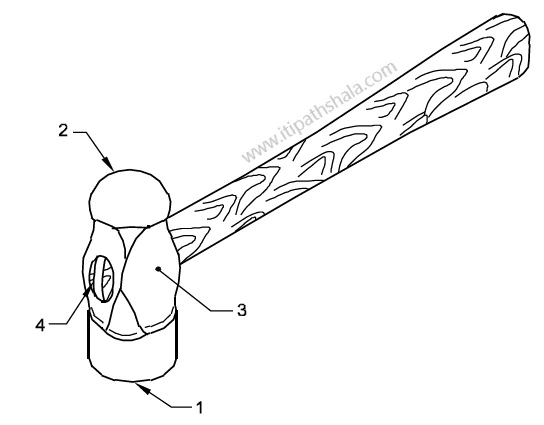

Hammer Head के मुख्य भाग चित्र के अनुसार निम्न हैं –

1. फलक ( Face ) — Flat, hardened striking surface | समतल, कठोर प्रहार सतह
2. पीन ( Peen ) — Opposite end of face | फलक का विपरीत सिरा — तीन प्रकार:
   • बाल पीन ( Ball Peen ) — गोलाकार — Fitting & Machinist shop में सबसे अधिक उपयोग
   • क्रॉस पीन ( Cross Peen ) — Wedge perpendicular to handle — handle के लंबवत
   • सीधा पीन ( Straight Peen ) — Wedge parallel to handle — handle के समानांतर
3. चीक ( Cheek ) — Side portion of head | हेड का किनारा भाग
4. नेत्र छिद्र ( Eyehole ) — Hole for fitting the handle | हत्था लगाने का छिद्र

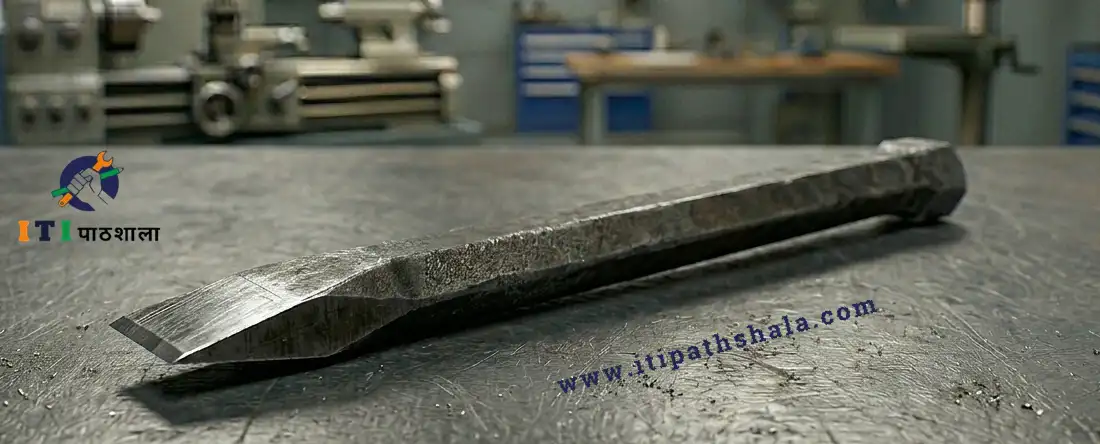

CHISEL (छेनी) – धातु काटने का कर्तन औजार

इसे ठण्डी छेनी (Cold Chisel) के नाम से भी जाना जाता है | यह एक प्रकार का हाथ से प्रयोग किया जाने वाला कर्तन (cutting) औजार है जिसका प्रयोग धातु को छिलने (Chipping) या काटने में किया जाता है |

छेनी के मुख्यतः तीन अंग शीर्ष (Head), बॉडी (Body) और नोक (Point or Cutting Edge) होते हैं | यह उच्च कार्बन स्टील की बनी होती हैं |

A Chisel (Cold Chisel) is a cutting hand tool used to cut, chip (chipping), or shape metal at room temperature. It is struck with a hammer. The cutting edge is hardened and tempered while the head is left soft to absorb hammer blows.

छेनी का प्रकार (Types of Chisel)

1. सपाट छेनी (Flat Chisel) — सबसे अधिक उपयोग – सपाट सतह छिलने के लिए
2. आरपार कट छेनी (Cross Cut Chisel) — खांचे काटने के लिए
3. अर्धगोलाकार नासिका छेनी (Half Round Nose Chisel) — तेल की नालियाँ बनाने के लिए
4. हीरा नोक छेनी (Dimond Point Chisel) — कोनों और V-नालियों के लिए

छेनी का सही नोक/कर्तन कोण (Point Angle) — चिपिंग किये जाने वाले पदार्थ पर निर्भर करता है |

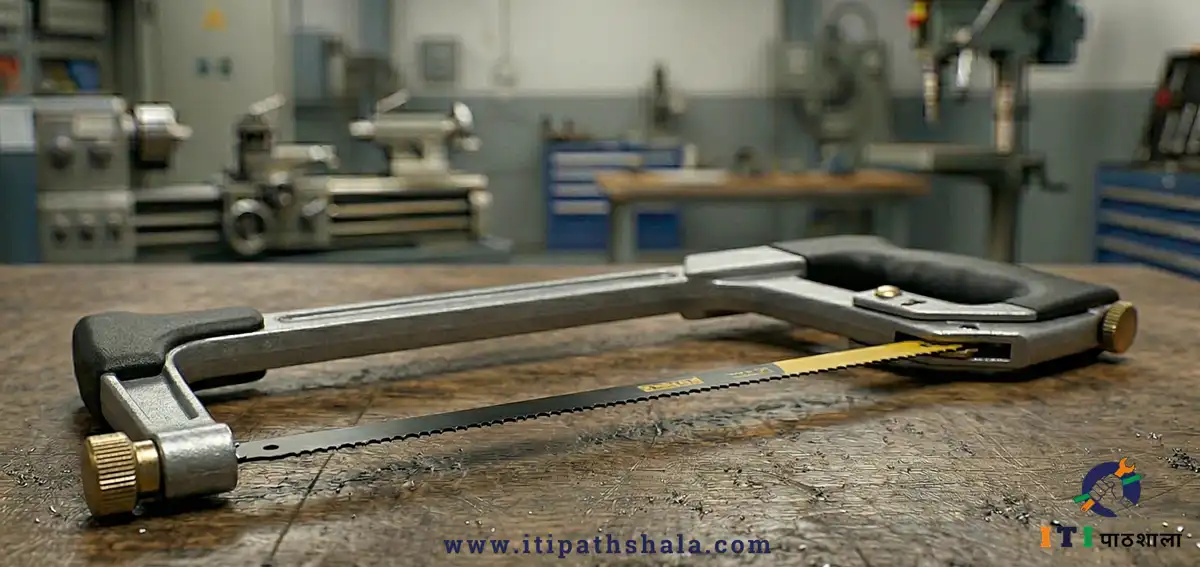

Hand Hacksaw (हैण्ड हेक्सा) – धातु काटने का औजार

हैण्ड हेक्सा (Hand Hacksaw) एक कर्तन औजार (Cutting Tool) है जिसका उपयोग धातु की छड़ (Rods), पाइप, प्लेट आदि को काटने के लिए किया जाता है। इसके दो मुख्य भाग हैं: हेक्सा फ्रेम और ब्लेड।

A Hand Hacksaw is a cutting tool used to cut rods, pipes, plates, and other metal sections. It has two main parts: Hacksaw Frame and Blade. The blade is held in tension by a wing nut.

हेक्सा फ्रेम के प्रकार (Types of Hacksaw Frames)

हेक्सा फ्रेम दो प्रकार के होते हैं –

1. सॉलिड फ्रेम (Solid Frame)
   • इसपर किसी निश्चित मानक लम्बाई की ब्लेड ही फिट की जा सकती है | जैसे 300 और 250 mm |
2. एडजस्टेबल फ्रेम (Adjustable Frame)
   • यह प्राय; अधिकतम उपयोग में आने वाला प्रकार है | काटते समय यह अधिक उन्नत प्रकार का पकड़ व नियंत्रण देता है |

हेक्सा फ्रेम के भाग (Parts of Hacksaw Frame)

1. Handle (हैंडल)
2. Frame (फ्रेम)
3. Tubular Frame (ट्यूबलर फ्रेम)
4. Retaining Pin (रिटेनिंग पिन)
5. Fixed Blade Holder (स्थिर ब्लेड होल्डर)
6. Adjustable Blade Holder (एडजस्टेबल ब्लेड होल्डर)
7. Wing Nut (विंग नट) — ब्लेड कसने के लिए

हेक्सा ब्लेड (Hacksaw Blade) – प्रकार और Pitch

हेक्सा ब्लेड के दांत (Teeth) तीन प्रकार के होते हैं जिनके पिच (Pitch) नीचे दिया गया है |

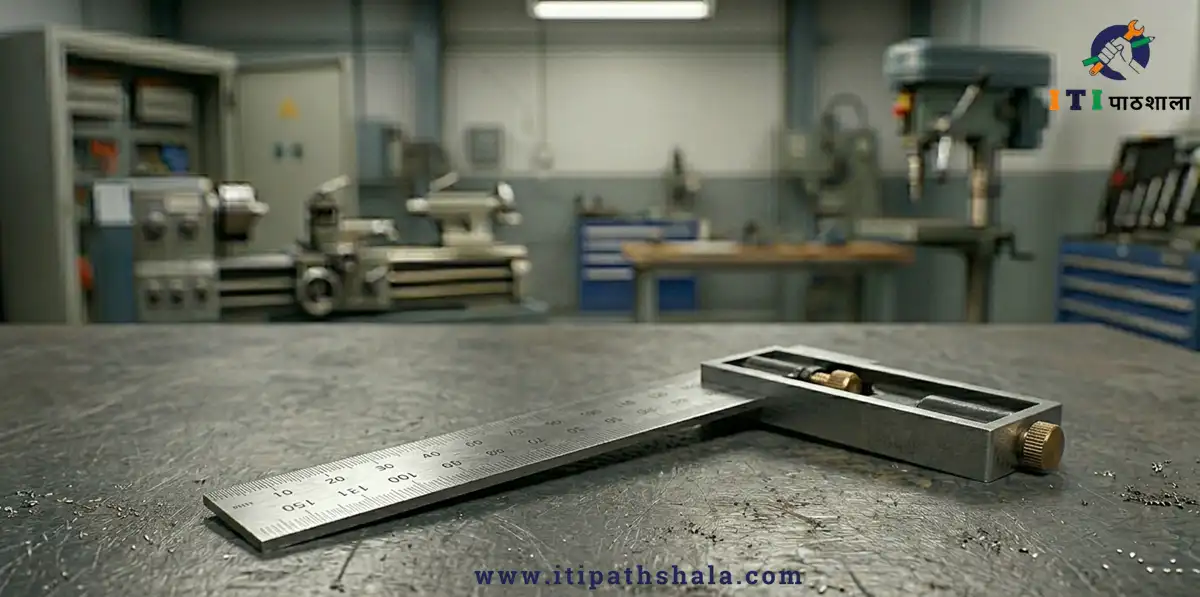

TRY SQUARE (गुनिया) – 90° कोण जांचने का यंत्र

गुनिया (Try Square) एक परिशुद्धतामापी यंत्र (Precision Instrument) है जिसका उपयोग सतहों की वर्गकारिता (Squareness) अर्थात 90° की जाँच के लिए किया जाता है। यह कठोरीकृत इस्पात का बना होता है। इसके दो भाग हैं: Stock (आधार) और Blade (ब्लेड)।

A Try Square is a precision measuring instrument used to check the squareness (90°) of a surface or edge. Made of hardened steel. Consists of two parts: Stock (thick base) and Blade (at exactly 90° to stock). Described by blade length

गुनिया के उपयोग (Uses of Try Square)

• 90° angle की जाँच करना — Checking squareness of a surface
• समतलता की जाँच करना — Checking flatness of a surface
• किनारे पर 90° पर रेखा खींचना — Scribing a line at 90° to an edge
• कार्यखंड को समकोण पर set करना — Setting a workpiece at right angle (in vice)

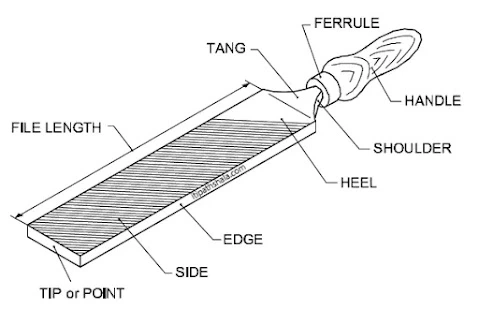

FILE (रेती) – धातु हटाने का हैण्ड टूल

रेती (File) एक हैण्ड टूल है जिसकी सहायता से कार्यखंड की सतह से अतिरिक्त धातु हटाने और सतह को चिकना करने का काम किया जाता है। यह उच्च कार्बन स्टील (High Carbon Steel) की बनी होती है। रेती की लंबाई उसके Tip से Heel तक मापी जाती है (Tang को छोड़कर)।

A File (Reti) is a hardened steel cutting tool with rows of teeth used to remove excess metal from a workpiece surface and give a smooth, accurate finish. Made of High Carbon Steel. Length is measured from Tip to Heel (excluding tang).

रेती के कट के प्रकार (Types of Cut on File)

1. सिंगल कट फाइल (Single Cut File) — smooth finish के लिए
2. दोहरी कट फाइल (Double Cut File) — दो दिशाओं में — fast metal removal के लिए
3. रेस्प कट फाइल (Rasp Cut File) — लकड़ी के लिए
4. वक्राकार कट फाइल ( Curved Cut File) — Curved teeth | For Auto body work

किसी रेती की लम्बाई उसके टिप से हील के बीच की दूरी होती है |

रेती के ग्रेड (Grade of File) — Coarsest to Smoothest

रेती विभिन्न प्रकार तथा ग्रेड मे उपलब्ध होता है और उनके अलग – अलग प्रयोग होते हैं |

रेती के प्रकार — Cross Section के आधार पर (Types of File by Cross Section)

अनुप्रस्थ काट के आधार पर रेती निम्न प्रकार के होते हैं –

VICE (वाइस) – जॉब पकड़ने का औजार

वाइस (Vice) एक होल्डिंग उपकरण है जिसका उपयोग Filing, Hacksawing, Drilling, Chipping आदि workshop operations के दौरान Job/Workpiece को मजबूती से पकड़ने के लिए किया जाता है। Job को दो Jaw (जबड़ों) के बीच पकड़ा जाता है — एक स्थिर और एक चलायमान।

A Vice is a holding/clamping device used to grip a workpiece firmly in a fixed position while operations like filing, hacksawing, drilling, chipping, or hammering are performed. The job is gripped between two jaws — one fixed and one moveable.

वाइस के प्रकार ( Types of Vice )

1. बेंच वाइस  (Bench Vice) – Bench पर fix (Fitting Shop में सबसे अधिक प्रयोग)
2. मशीन वाइस (Machine Vice) – Drilling / Milling machine पर fix होता है
3. पाइप वाइस (Pipe Vice) – Round Pipe को Hold करने के लिए
4. टांग वाइस (Leg Vice) – Heavy Hammering operation के लिए
5. दस्ती वाइस (Hand Vice) – छोटे जॉब को पकड़ने के लिए (हाथ से पकड़ कर काम करते है )
6. पिन वाइस (Pin Vice) – बहुत छोटे और पतले जॉब के लिए
7. टूल मेकर वाइस (Tool Maker Vice) – Precision work के लिए
8. कारपेंटर वाइस (Carpenter Vice) – Woodwork के लिए
9. C-Clamp Vice – Temporary Clamping of Workpiece

Bench Vice के मुख्य भाग (Parts of Bench Vice)

• Fixed Jaw (स्थिर जबड़ा)
• Moveable Jaw (चलायमान जबड़ा)
• Handle / Tommy Bar (हैंडल)
• Lead Screw (लीड स्क्रू)
• Jaw Plates (जॉ प्लेट)
• Base / Body (आधार)

ANVIL (निहाई) – धातु को आकार देने का आधार

निहाई (Anvil) धातु का एक भारी ब्लॉक है जिसकी ऊपरी सतह (Face) चपटी होती है। इसका उपयोग धातु को आकार देते समय उसे रखने और पीटने के आधार के रूप में किया जाता है। यह Forged or Cast Steel का बना होता है।

An Anvil is a large, heavy block with a flat top surface used as a base for hammering metal into shape. Made of Forged or Cast Steel. It absorbs the heavy hammer blows applied during forging and blacksmithing operations.

यह मुख्यतः पदार्थ को आकर देने हेतु हथौड़े के साथ प्रयोग किया जाता है | आगे की तरफ सींघ (Horn) के आकार का बना भाग किसी वक्राकार (Curved) कर्यखंड को पीटने हेतु प्रयोग होता है | अन्विल के ऊपर बने छिद्र चिजेल व पंच को रखने हेतु प्रयोग किये जाते हैं |

Vernier Caliper vs Micrometer – अंतर और तुलना

Measuring Tools की Accuracy / Least Count

ITI Pathshala ✔ Verified Expert

Vocational Training Expert | ITI Instructor | Skill Development Educator

Experienced Vocational Training Instructor with 9+ years of teaching and 6+ years of industry experience in technical fields. Specialized in skill-based education, vocational training, and job-oriented career guidance aligned with global standards.

✔ 9+ Years Teaching Experience ✔ 6+ Years Industry Experience ✔ Skill India & ITI Training Expert

🌐 Website 📘 Facebook 📸 Instagram

अक्सर पूछे जाने वाले प्रश्न – Marking and Measuring Tools

आई टी आई के जॉब्स के इंटरव्यू हेतु यह प्रश्न बहुत महत्वपूर्ण हैं –

Read Also:

1. ITI क्या है (About ITI) और इसमें प्रवेश कैसे लेते है |
2. ITI Trade Fitter के बारे में जाने ( Description, Qualification, admission and jobs) |
3. ITI Trade Machinist के बारे में जाने ( Description, Qualification, admission and jobs) |
4. CTI / CITS क्या है | कौन कर सकता है | कैसे कर सकते है | पूरी जानकारी |
5. ITI Workshop Calculation & Science के अन्य महत्वपूर्ण ऑनलाइन टेस्ट |
6. ITI के पुराने प्रश्न पत्र | ITI Question Paper pdf |
