NCVT ITI Question Paper March 2021
Engineering Drawing – Annual 1st Year
Common for all One/Two Year Trades – Fitter, Machinist, Electrician, RAC, MMV, Welder etc.
 |

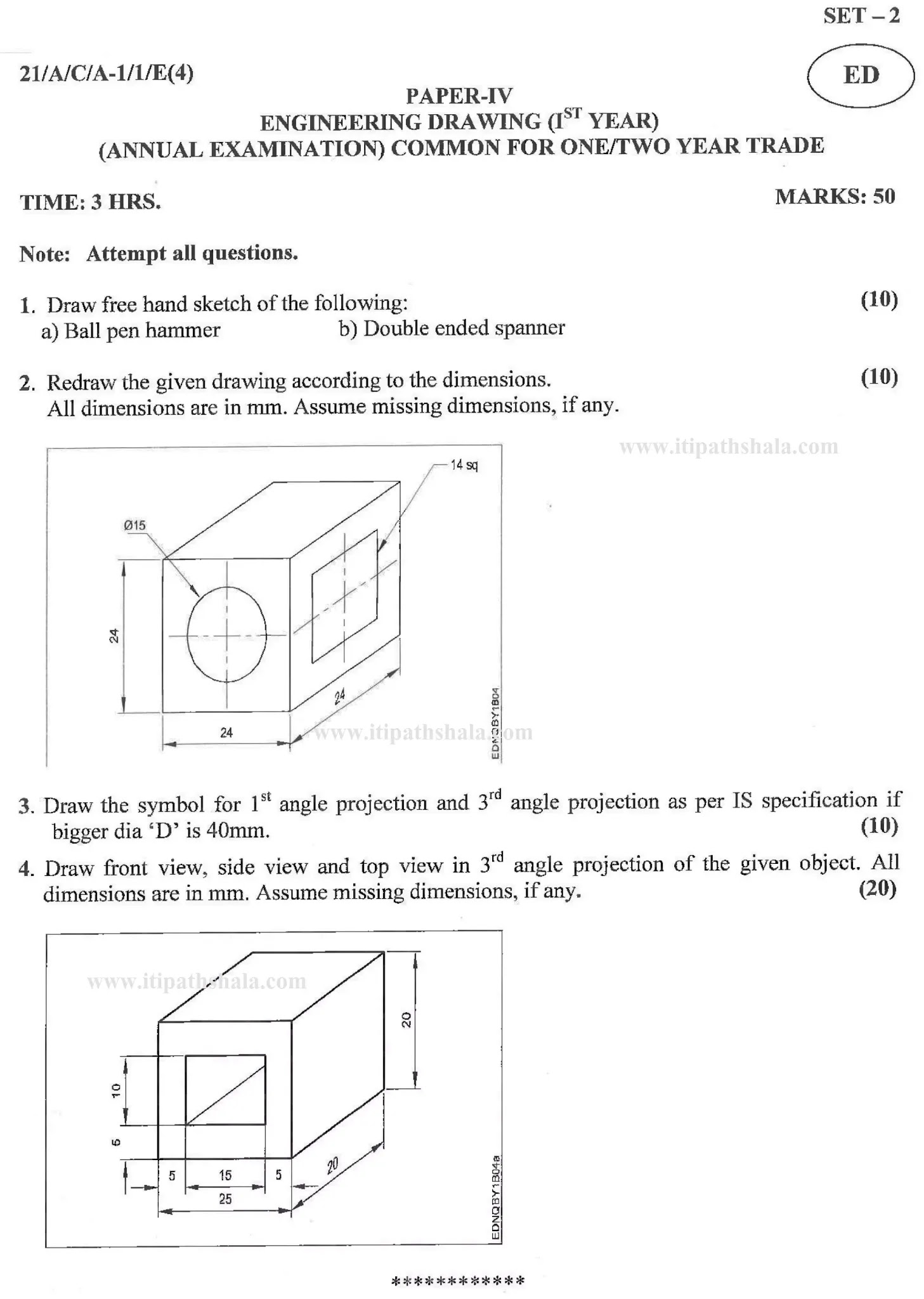

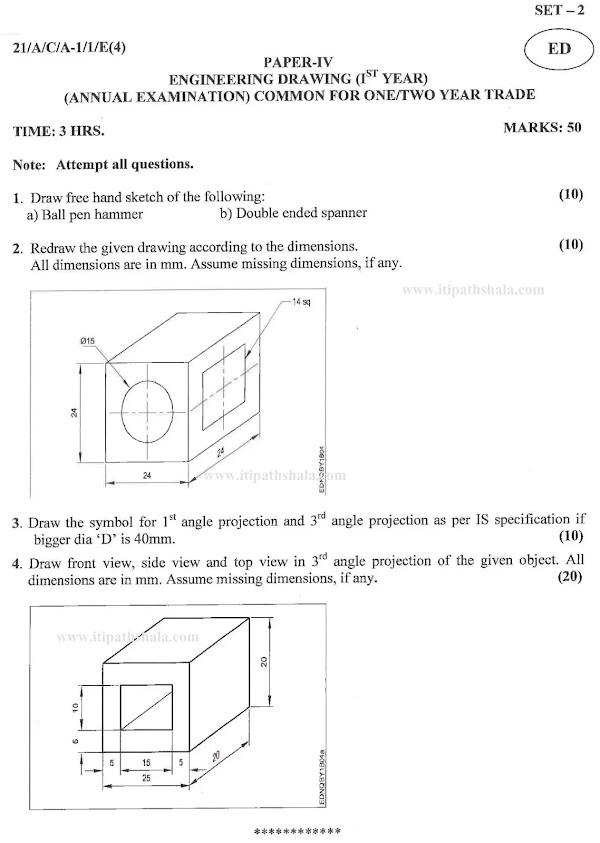

| NCVT ITI Question Paper March 2021 – Engineering Drawing – Annual 1st Year – All Trades (Fitter, Machinist, RAC, Welder, Electrician) |
 |
|
| NCVT ITI Question Paper March 2021 – Engineering Drawing – Annual 1st Year – All Trades |
NCVT ITI ED Question Paper Solution

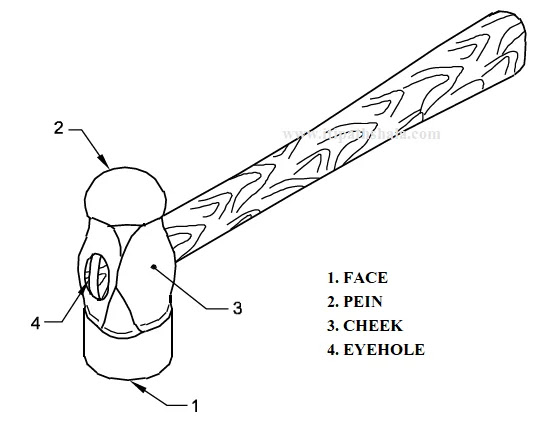

Answer No 1(a) : Ball Peen Hammer
नीचे दिए गए चित्र को देखकर Ball Peen Hammer का Free Hand बनायें | यह एक HAND TOOL है जिसका प्रयोग Strike करने हेतु किया जाता है |
Free Hand Drawing के प्रश्न में पूरा नंबर पाने के लिए Line Work, Nomenclature / Lettering और Neatness पर ध्यान रखना होता है | Line Work का तात्पर्य सही चित्र से है जिसके 3 नंबर होते हैं तथा Lettering के 1 नंबर और सफाई के 1 नंबर होते हैं |
 |
|
| BALL PEEN HAMMER |

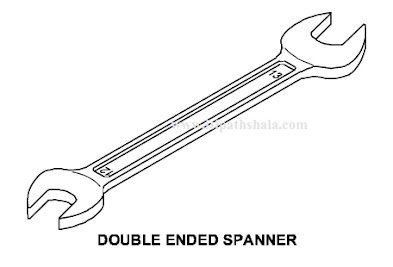

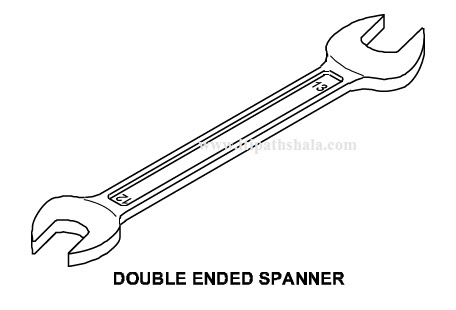

Answer No 1(b) : Double Ended Spanner
नीचे दिए गए चित्र को देखकर Double Ended Spanner का Free Hand ड्राइंग बनायें , यह Forged Chrome Vanadium Steel का बना होता है | इसका प्रयोग Hexagonal या Square नट को ढीला या टाइट करने हेतु किया जाता है |
 |
| DOUBLE ENDED SPANNER |
******

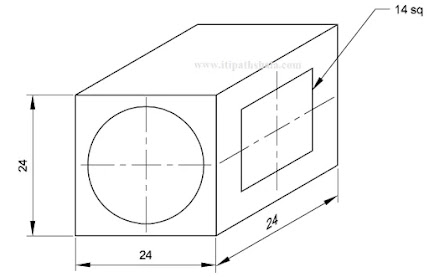

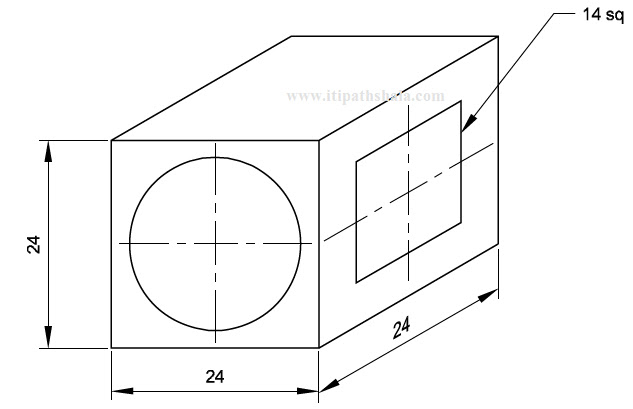

Answer No 2 : Redraw the given drawing according to dimensions.
पेपर में दिए गए चित्र को देखकर dimension के साथ चित्र बना देना है |
इस प्रश्न में Line Work के 3 नंबर, Lettering के 2 नंबर और सफाई के 2 नंबर होते हैं |
Answer No 3 : Symbol of 1st Angle Projection and 3rd Angle Projection with bigger diameter is 40 mm.
D = 40 mm Means चित्र में D को 40 mm मान कर बनाना है |
 |

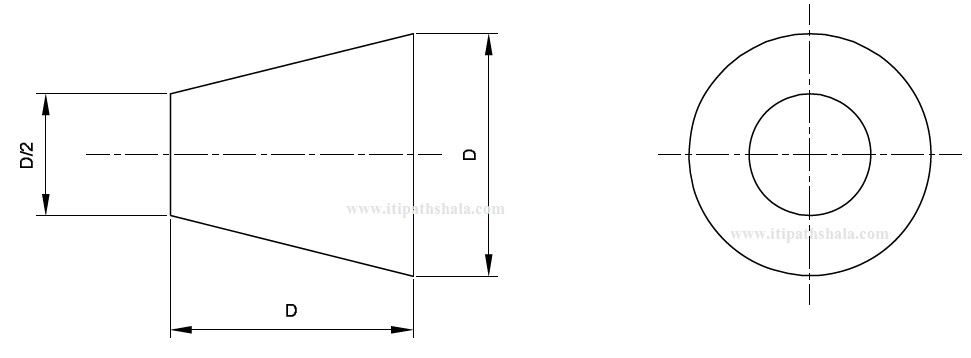

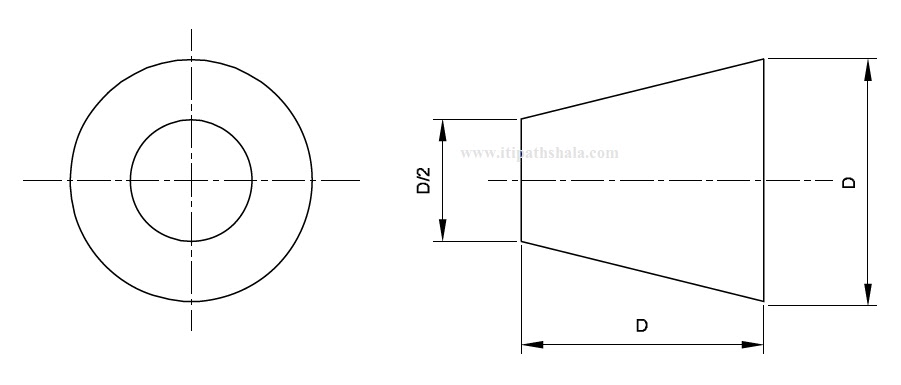

| 1st ANGLE PROJECTION SYMBOL |
 |

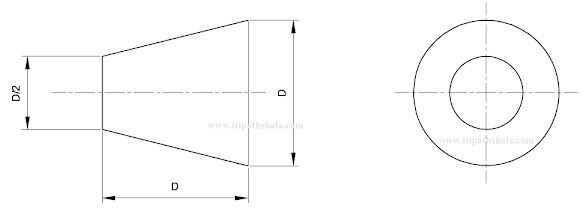

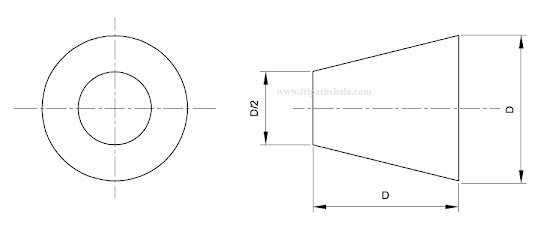

| 3rd ANGLE PROJECTION SYMBOL |

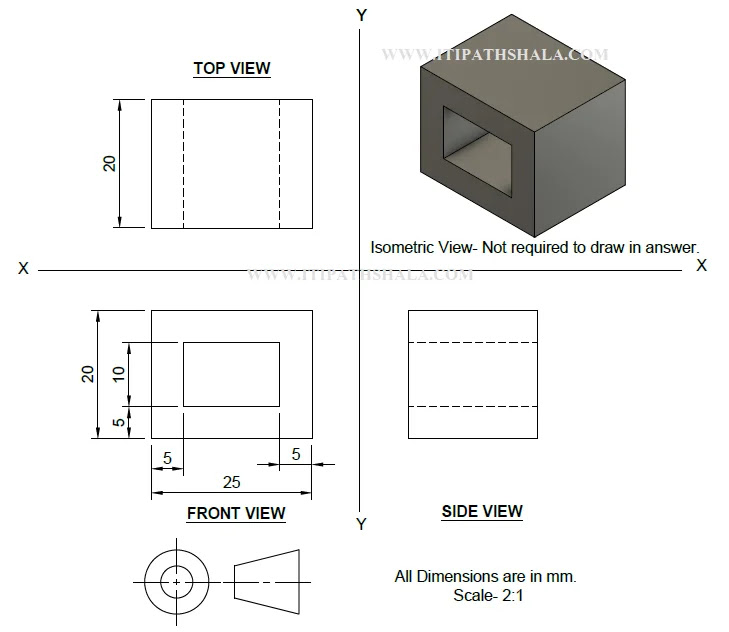

Answer No 4 : Projection View
 |
| 3rd Angle Projection of given object. |
दिए गए चित्र के अनुसार projection बना सकते हैं | Projection के हर एक View के Line Work के 4 नंबर , Dimension के 1 नंबर और सफाई के 1 नंबर होते हैं | इसके आलावा Notes, Symbol और Layout के 2 नंबर होते हैं |
Projections के प्रश्न बनाने के लिए Scale और Set Square जरुर होना चाहिए और Projection हेतु किसी प्रकार की गलती से बचने के लिए Step-By-Step ही चित्र बनायें |
आईटीआई (ITI) के बच्चों के लिए इंजीनियरिंग ड्राइंग बहुत ही मत्वपूर्ण विषय है, जिसमे अच्छी जानकारी ही कुशल कारीगर का जनक होता है | इंजीनियरिंग ड्राइंग हेतु कुछ महत्वपूर्ण Books की Link नीचे दी हुई हैं, आवश्यकता पड़ने पर जरुर देखें |
परीक्षा हेतु महत्वपूर्ण Books :
- Engineering Drawing By ND Bhatt हेतु : Click Here 👈
- ITI Engineering Drawing By NK हेतु : Click Here 👈
- ITI Engineering Drawing By Arihant हेतु : Click Here 👈
- Fitter हेतु : Click Here 👈
- Machinist हेतु : Click Here 👈
- Welder हेतु : Click Here 👈
- Mechanical हेतु : Click Here 👈
- Electronic Mechanic हेतु : Click Here 👈
- Electronic Mechanic Question Bank हेतु : Click Here 👈
